好的，非常樂意為您詳細解釋“津冬友”太陽能輔助采暖系統的接口安裝流程和注意事項。
請注意：太陽能采暖系統的安裝是一個專業性很強的工作，涉及到水、電、熱等多個領域，強烈建議由經過培訓的專業安裝人員進行操作。 以下內容旨在讓您了解安裝過程、監督施工和進行日常維護，切勿自行嘗試安裝。
“津冬友”系統通常由以下幾大部分組成：
- 集熱系統：太陽能集熱器（通常是平板集熱器或真空管集熱器）、支架。
- 儲熱與換熱系統：儲熱水箱（內置或外置換熱器）、循環管路。
- 輔助能源系統：燃氣壁掛爐、電鍋爐、空氣源熱泵等。
- 控制系統：控制器、溫度傳感器、循環泵、電磁閥等。

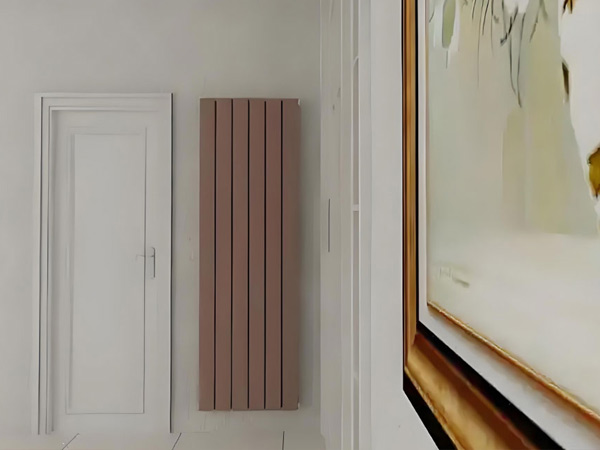

- 末端采暖系統：地暖盤管、暖氣片等。
接口安裝的核心，就是將這些部分安全、高效、正確地連接起來。
安裝前準備
現場勘察與設計：
- 確認屋頂（或陽臺）的承重、朝向和傾角，確保集熱器能獲得最佳日照。
- 確定儲熱水箱和輔助熱源（如壁掛爐）的安裝位置，盡量靠近用水點和采暖末端，以減少管路熱損失。
- 規劃所有管路的走向，盡量簡短、避免過多彎頭。
設備與工具準備：
- 根據設計圖紙，備齊所有設備（集熱器、水箱、泵閥等）和管材（通常使用PP-R管、鋁塑管或不銹鋼管）、保溫材料、管件、生料帶等。
- 準備專業工具：管鉗、熱熔器（如果使用PP-R管）、壓力泵、萬用表、水平儀等。
核心接口安裝步驟
1. 集熱器與儲熱水箱的循環回路安裝
這是太陽能系統的核心回路。
2. 儲熱水箱與輔助熱源的接口安裝
這是確保陰雨天或夜間也能穩定供暖的關鍵。
連接方式：
- 并聯模式（推薦）：太陽能系統和輔助熱源（如壁掛爐）共同向同一個儲熱水箱加熱。壁掛爐的采暖供回水管路與水箱的另一個換熱器接口（或通過三通閥）連接。
- 串聯模式：太陽能先將水箱的水預熱，如果溫度不夠，水流再經過壁掛爐進行二次加熱。壁掛爐串聯在采暖供水管路上。
控制聯動：
- 控制器的信號線需要連接到輔助熱源（如壁掛爐的外部控制接口）。當太陽能溫度不足時，控制器會發送信號啟動壁掛爐。
- 安裝三通混水閥是常見做法，它可以根據太陽能產生的熱水溫度，自動混合冷水，為地暖提供穩定的、不會過高的供水溫度（地暖通常要求≤60℃）。
3. 儲熱水箱與采暖末端的接口安裝
將熱水輸送到需要供暖的房間。
管路連接：
- 水箱的采暖供水口 連接到分水器的進口。
- 分水器的各回路連接到地暖盤管或暖氣片。
- 地暖盤管或暖氣片的回水 匯集到集水器，再回到水箱的采暖回水口。
關鍵部件：
- 采暖循環泵：負責驅動熱水在采暖管路中循環。通常安裝在采暖供水或回水管路上。
- 自動排氣閥：安裝在系統最高點，排出管路中的氣體。
- Y型過濾器：安裝在循環泵前，過濾管路中的雜質。
4. 控制系統安裝
這是系統的大腦。
- 控制器定位：安裝在便于觀察和操作的位置，如廚房或客廳。
- 傳感器接線：將集熱器溫度傳感器、水箱溫度傳感器、室內溫度傳感器（可選）等的線正確連接到控制器對應的端子。
- 執行器接線：將循環泵、電磁閥、輔助熱源的控制線連接到控制器的輸出端。
- 電源連接：為控制器和所有水泵提供220V電源，并做好接地保護。
安裝注意事項（重中之重）
安全第一：
- 高空作業：屋頂安裝必須系好安全帶，確保支架安裝牢固，能抵御大風。
- 電氣安全：所有電線必須穿管保護，接線牢固，做好防水，并安裝漏電保護器。
- 防燙傷：高溫管路和部件必須做好保溫并明確標識。
管路安裝：
- 坡度：管路鋪設應有不少于3‰的坡度，最高點排氣，最低點泄水。
- 保溫：所有室外和室內的非采暖空間管路、儲熱水箱必須進行嚴格的保溫，保溫層厚度要足夠（通?！?0mm），這是保證系統效率的關鍵。使用鋁皮或PVC外包皮保護室外保溫層。
- 固定：管路要用管卡固定牢固，防止運行時振動和噪聲。
防水與密封：
- 穿墻/穿屋頂?shù)目锥幢仨氂梅浪l(fā)泡劑或防水膠泥嚴格密封，防止漏水。
- 所有管螺紋連接處必須使用生料帶或密封膠確保密封。
系統調試：
- 安裝完成后，必須進行水壓試驗，檢查所有接口有無滲漏。試驗壓力一般為工作壓力的1.5倍。
- 對防凍液回路進行壓力測試和排氣。
- 上電調試控制器，設置好各項參數（如啟泵溫度、停泵溫度、輔助加熱條件等）。
- 教會用戶如何正確使用和進行日常觀察（如壓力表讀數是否正常）。
總結
“津冬友”太陽能輔助采暖系統的接口安裝，是一個環環相扣的系統工程。其核心在于兩個循環回路（集熱循環、采暖循環）和一個輔助熱源的精準對接與智能控制。
再次強調，請務必尋找有資質的、有太陽能采暖安裝經驗的團隊進行施工。 一套設計合理、安裝規范的系統，才能真正實現節能、舒適、耐用的效果。
